摘要

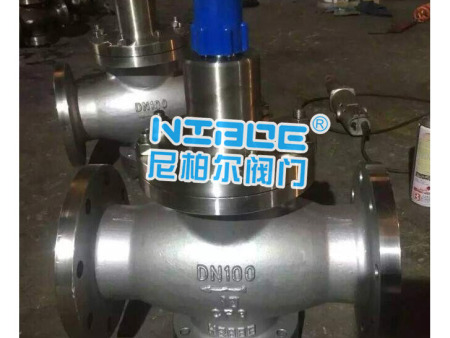

Y42X直接作用薄膜式减压阀 Y42X直接作用薄膜式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
产品介绍
产品名称： 直接作用薄膜式减压阀 产品型号： Y42X 公称通径： DN15～DN500 结构形式： 活塞式 工作压力： 1.0MPa～16.0MPa 连接方式： 法兰、内螺纹 适用温度： -20ºC～+90ºC 功能作用： 减压后稳压 阀体材质： 不锈钢、铸铁、铸钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、气等 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
Y42X直接作用薄膜式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
性能范围
公称压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 壳化试验压力（Mpa） 2.4 3.75 6.0 9.6 15.0 24 密封试验压力（Mpa） 1.6 2.5 4.0 6.4 10.0 16.0 高进口压力（Mpa） 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围（Mpa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45 压力特性偏差（Mpa）△P2P GB12246-1989 流量特性偏差（Mpa）△P2G GB12246-1989 小压差（Mpa） 0.15 0.15 0.2 0.4 0.8 1.0 渗漏量 GB12245-1989 标准 其他非标定制 减压阀流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 主要零件材料
零件名称 零件材料 阀体阀盖底盖 WCB 阀座 2Cr13 阀瓣 2Cr13 阀杆 2Cr13 缸套 2Cr13/25(镀硬铬) 活塞 2Cr13 O型圈 丁腈橡胶 密封圈 丁腈橡胶 膜片 夹织物丁腈橡胶 调节弹簧 60Si2Mn 主要外形尺寸
公称通径DN 外形尺寸 L H Hl 15 160 225 90 20 160 265 98 25 180 265 110 32 200 265 110 40 220 320 125 50 250 320 125 65 280 325 130 80 310 385 160 100 350 385 170 125 400 430 200 150 450 430 210 200 500 560 240 250 650 690 290 300 800 800 335 350 850 880 375 400 900 980 405 450 900 1100 455 500 950 1130 465 安装说明
①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀
