摘要
JF118、JF103动态平衡阀 JF118、JF103动态平衡阀跟据系统工况变动而自动变化阻力系数，在定的压差范围内，可以有效地控制通过的流量保持一个常值。动态平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡。
产品介绍
产品名称： 动态平衡阀 产品型号： JF118、JF103 公称通径： DN50～DN800 功能作用： 控制流量 公称压力： 1.6MPa～2.5MPa 连接方式： 法兰式、对夹式 适用温度： -0ºC～+80ºC 驱动方式： 自动变化阻力系数 阀体材质： 球墨铸铁、铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、液体等 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
JF118、JF103动态平衡阀跟据系统工况变动而自动变化阻力系数，在定的压差范围内，可以有效地控制通过的流量保持一个常值。动态平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡。动态平衡阀在应用中，随着系统管道压力的波动，平衡阀内阀自动的上下运动以改变开度，从而保持管道的流量始终不变。
结构特点
1、动态平衡阀在流量自动调节时无须任何外部能量。
2、在自动的调节设备或管道流量达到所要求的设计流量。
3、紧凑的设计节省了安装空间
4、简化了设计时管道系统的计算工作量
5、安装工作方便快捷
6、动态平衡阀系统运行前无须进行平衡调试
7、不锈钢阀胆确保了阀门的耐腐蚀能力强，工作寿命长。工作原理

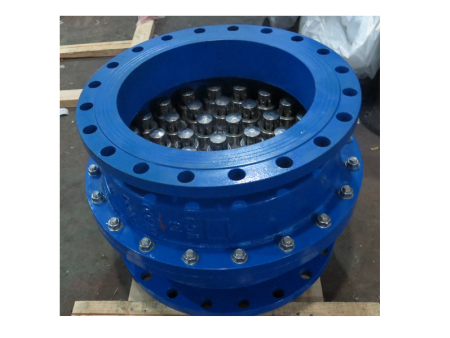

1、动态平衡阀可称为固定式动态平衡阀有法兰和对夹的两种，阀体内安装多个阀芯，其阀芯决定流量，因此出厂前通常就把流量设定好 ，即可使系统流量自动恒定在要求的设定值；选用动态平衡阀时，应首行水力计算，确定流量、压差范围。
2、动态平衡阀采用铸钢、球墨铸铁铸造而成，可分为左右阀体法兰用螺栓、螺母固定。法兰中部夹有固定板及O型圈(丁睛橡胶 (N220SH))，板上有多个同样大小的圆孔可固定阀胆。阀胆采用不锈钢 (304-2B)、铜质，表面镀锡镍合金；阀胆具自清洁、抗堵塞功能。
3、动态平衡阀可在工作压差范围内的控制管路流量，使整个系统能时刻保持平衡。无需对整个管道进行繁琐的阻力计算。无需人工调节，可省去大量人力,安装空间也不受限制，同时也避免了人为的破坏性调节。能够防止因流量过大而造成对设备的损耗，提高设备的耐用性和安全性。使整个水系统简洁、可靠，无须安装同程管道，节省初投资、安装及材料费用。技术参数
1.固定阀胆式结构；
2.轴流型设计；
3.标准测量口,可接各种流量测试设备；
4.流量控制误差：±5%
5.公称通径：DN50-DN800
6.公称压力：PN10、PN16、PN25
7.工作温度：-10℃—120℃
8.阀胆材料：不锈钢(304-2B)
9.弹簧材料：不锈钢(1Cr18Ni9)压差与流量范围
通经DN(mm) 压差范围(kpa) 流量范围(m3/h) 大阀胆数量(个) 50 15-150 3.2-30 1 22-210 4.0-36 33-330 5.0-46 90-900 8.0-75 65 15-150 3.2-30 1 22-210 4.0-36 33-330 5.0-46 90-900 8.0-75 80 15-150 3.2-30 1 22-210 4.0-36 33-330 5.0-46 90-900 8.0-75 100 15-150 3.2-60 2 22-210 4.0-72 33-330 5.0-92 90-900 8.0-150 125 15-150 3.2-150 3 22-210 4.0-180 33-330 5.0-138 90-900 8.0-225 150 15-150 3.2-150 5 22-210 4.0-180 33-330 5.0-230 90-900 8.0-375 200 15-150 3.2-240 8 22-210 4.0-288 33-330 5.0-368 90-900 8.0-600 250 15-150 3.2-390 130 22-210 4.0-468 33-330 5.0-598 90-900 8.0-975 300 15-150 3.2-600 20 22-210 4.0-720 33-330 5.0-920 90-900 8.0-1500 350 15-150 3.2-690 23 22-210 4.0-828 33-330 5.0-1058 90-900 8.0-1725 400 15-150 3.2-900 30 22-210 4.0-1080 33-330 5.0-1380 90-900 8.0-2250 450 15-150 3.2-1110 37 22-210 4.0-1332 33-330 5.0-1702 90-900 8.0-2775 500 15-150 3.2-1410 47 22-210 4.0-1692 33-330 5.0-2162 90-900 8.0-3525 600 15-150 3.2-1920 64 22-210 4.0-2304 33-330 5.0-2944 90-900 8.0-4800 800 15-150 3.2-2850 95 22-210 4.0-3420 33-330 5.0-1370 90-900 8.0-7125 主要外形尺寸
口径 B(mm) C(mm) D(mm) E(mm) F(mm) G(mm) 重量(Kg) DN50 99 125 165 38 239 218 16 DN65 118 145 185 38 239 218 19 DN80 132 160 200 38 239 218 22 DN100 156 190 235 38 365 270 38 DN125 184 220 270 38 365 295 46 DN150 211 250 300 38 410 354 66 DN200 274 310 360 38 435 416 96 DN250 330 370 425 38 456 488 128 DN300 389 430 485 38 466 565 187 DN350 448 490 555 38 479 700 249 DN400 503 550 620 38 504 790 356 DN450 548 640 670 38 517 800 418 DN500 609 660 730 38 520 880 518 DN600 720 770 845 38 554 1050 718 DN800 928 990 1085 38 557 1260 865 主要外形尺寸
口径/A B C D 重量/KG 65 188 18 152 7.62 80 263 200 223 11.58 100 267 220 223 12.38 125 271 250 223 16.5 150 271 280 223 24.11 200 287 360 223 41.62 250 29 42 223 58.09 300 311 51 223 93.27 350 319 55 223 108.17 压差与流量范围
口径 少阀芯数 多阀芯数 P范围 流量(m3/h) 小压差 65 1 1 14-220 2-18 14 65 1 1 35-410 3-27 35 80 1 1 14-220 16-31 14 80 1 1 35-410 19-38 35 100 1 1 14-220 16-31 14 100 1 1 35-410 19-38 35 125 1 2 14-220 16-61 14 125 1 2 35-410 19-77 35 150 1 4 14-220 16-122 14 150 1 4 35-410 19-154 35 200 2 7 14-220 32-215 14 200 2 7 35-410 38-270 35 250 4 11 14-220 64-338 14 250 4 11 35-410 77-425 35 300 6 15 14-220 95-460 14 300 6 15 35-410 115-580 35 350 10 19 14-220 160-580 14 350 10 19 35-410 190-730 35
