摘要

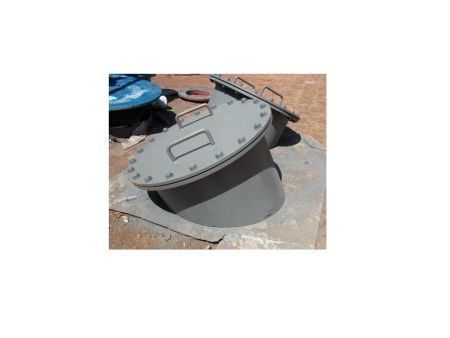

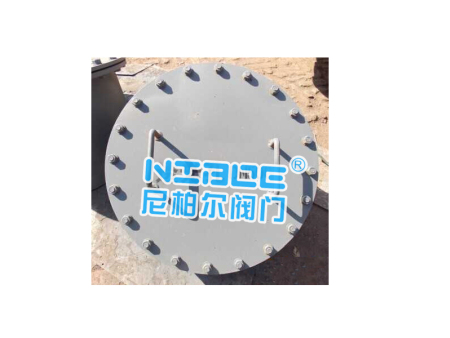

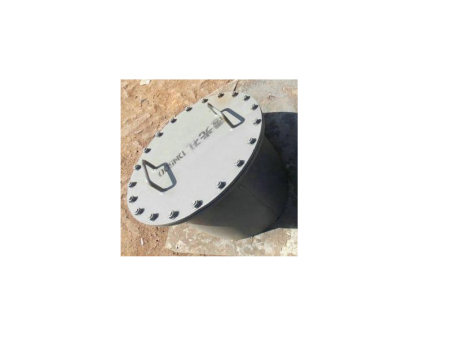

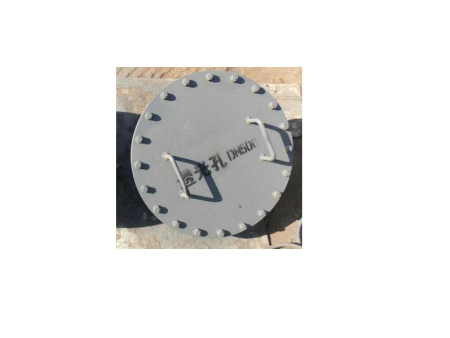

GTG、GDG透光孔 GTG、GDG透光孔设在罐顶，用于油罐安装和清洗时采光和通风。油罐的采光设在罐顶上，一般为直径500mm的圆孔，平时有孔盖环以螺栓严密封闭。在清理检修油罐时，用以采光、通风和排气。
产品介绍
产品名称： 透光孔 产品型号： GTG、GDG 公称通径： DN500～DN600 功能作用： 采光或通风 公称压力： 0.6MPa 连接方式： 平焊法兰 适用温度： -28ºC～+60ºC 安装位置： 储罐顶端 阀体材质： 碳钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 汽油、柴油、煤油、原油等 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
GTG、GDG透光孔设在罐顶，用于油罐安装和清洗时采光和通风。油罐的采光设在罐顶上，一般为直径500mm的圆孔，平时有孔盖环以螺栓严密封闭。在清理检修油罐时，用以采光、通风和排气。另外当保险活门的操作装置失灵时，还可利用系于透光孔处的钢索来打开保险活门。当罐顶只设立一个透光孔时，应位于进出油管线上方的罐顶上；设两个透光孔时，则透光孔与人孔尽可能沿圆周对称分布，用于采光和通风，储油罐人孔，但至少有一个透光孔设在罐顶平台附近。透光孔的外缘应距罐壁800~1000mm。透光孔上部与通气孔连接，平时用眼圈盲板封闭。
规格图号
规格 图号 重量（Kg台） DN500-A GTG-500A 45 DN500-B GTG-500B 48 DN500-C GTG-500C 20 DN500-D GTG-500D 26
