摘要

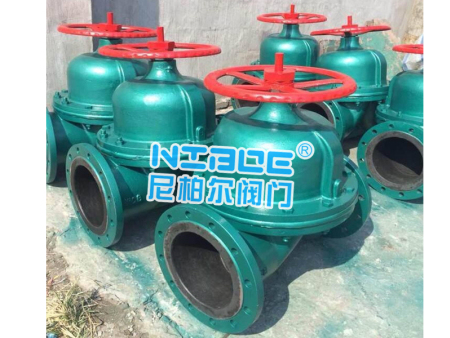

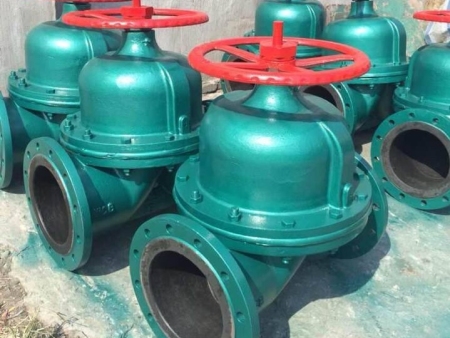

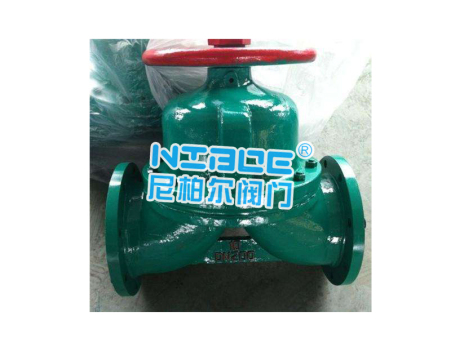

G41J衬胶隔膜阀 G41J衬胶隔膜阀是一种特殊形式的截断阀，启闭件采用EPDM橡胶材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏，阀体流道采用全衬胶设计，避免阀体受工况介质腐蚀，增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体，内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和
产品介绍
产品名称： 衬胶隔膜阀 产品型号： G41J 公称通径： DN25～DN400 结构形式： 隔膜式 公称压力： 0.6MPa～1.0MPa～1.6MPa 连接方式： 法兰 适用温度： -29ºC～+180ºC 驱动方式： 手动 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油品、蒸汽、液体 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
G41J衬胶隔膜阀是一种特殊形式的截断阀，启闭件采用EPDM橡胶材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏，阀体流道采用全衬胶设计，避免阀体受工况介质腐蚀，增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体，内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
结构特点
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。型号编制
手动 G41J(堰式) 手动 G641J(往复式) G41F5(堰式) G641F5(往复式) G45J(直流式) G6B41F(常闭式) G45F5(直流式) G6B41F5(常闭式) 电动 G9B41J(防爆式) 电动 G941J(普通型) G9B41F5(防爆式) G941F5(普通型) 标准规范
遵循规范 STANDARD 设计与制造 GB12239 结构长度 GB1221/JB1688 法兰尺寸 JB78/JB79(GB HG SH) 压力试验 GB/T13927 标签 GB12220 供货 GB/T12252 零部件材料
序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳钢 Z C P R PL RL 1 阀体、阀盖、阀瓣 HT250 WCB CF8 CF8M CF3 CF3M 2 阀杆 35 1Cr13 1Cr18Ni19Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 衬里层 FEP（F46） PFA PCTFE（F3） 4 隔膜 FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶） 5 阀杆螺母 ZCuAL10Fe3 ZCuAL10Fe3 6 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti 7 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 8 手轮 HT200 HT200 WCC WCC WCC WCC 主要外形尺寸
型号 公称通径DN(mm) 尺寸（㎜） L D D1 D0 Z-φd H H1 H2 H3 重量
(㎏)G41J10 15 125 95 65 120 4-φ14 - - - - 3.8 20 135 105 75 120 4-φ14 - - - - 4.2 25 145 115 85 120 4-φ14 121 135 - - 4.5 32 160 1135 100 120 4-φ18 132 150 - - 7 40 180 145 110 140 4-φ18 156 176 - - 9 50 210 160 125 140 4-φ18 169 195 - - 12 65 250 180 145 200 4-φ18 202 236 - - 18 80 300 195 160 200 4-φ18 216 256 - - 24.5 100 350 215 180 280 8-φ18 270 322 - - 38.5 125 400 245 210 320 8-φ18 338 406 - - 60 150 460 280 240 320 8-φ23 384 464 - - 82 G41J 200 570 335 295 400 8-φ23 518 638 - - 149 250 680 390 350 500 12-φ23 598 734 - - 240 300 790 440 400 560 12-φ23 698 778 - - 350 350 900 500 460 560 16-φ23 723 883 - - 392 400 1000 565 515 640 16-φ25 868 1078 - - 585 G45J-10 32 180 135 100 120 4-φ18 - - - - 7 40 180 145 110 140 4-φ18 - - 203 216 8.5 50 210 160 125 140 4-φ18 - - 213 229 14 65 250 180 145 200 4-φ18 - - 248 268 18 80 300 195 160 200 4-φ18 - - 281 305 30 100 350 215 180 280 8-φ18 - - 332 362 43 125 400 245 210 320 8-φ18 - - - - 67 150 460 280 240 320 8-φ23 - - 450 496 80 200 570 335 295 400 8-φ23 - - 594 654 150.2 250 680 390 350 500 12-φ23 - - 695 771 238
