摘要
STB、STC恒温式疏水阀 STB、STC恒温式疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。
产品介绍

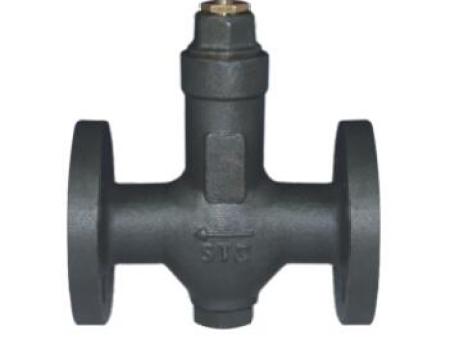

产品名称： 恒温式疏水阀 产品型号： STB、STC 公称通径： DN15～DN100 结构形式： 恒温式 公称压力： 1.6MPa 连接方式： 法兰、螺纹 适用温度： -29ºC～+425ºC 驱动方式： 自动 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、蒸汽等 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
STB、STC恒温式疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。
工作原理
该阀根据温度的变化造成感受温双金属汽的变形，从而驱使阀芯作主复移位启闭阀座孔，达到阻汽排放。热敏感元件采用进口材料，灵敏度高坚固耐用。阀前始终备凝结水，形成水封，无新鲜蒸汽泄漏。排气性能好，抗水击，并可任意角度安装。适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排放温度，节能效果好。
主要零部件
序号 名称 材料 1 尾螺 Q235 2 垫片 PTFE 3 滤网 304 4 垫片 H62 5 封圈 304 6 弹簧 304 7 阀体 WCB 8 波纹管 304 9 螺帽 Q235 10 封圈 304 11 垫片 PTFE 12 调节螺杆 304 13 橡胶圈 橡胶 14 铜螺母 H62 15 套 304 注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差主要外形尺寸
型号 口径DN L H h W STC 15 150 117 43 44 20 150 165 48 44 25 160 170 53 44 32 230 136 72 48 40 230 136 72 48 50 230 235 82 50 65 230 235 82 62 80 310 320 113 75 100 310 320 113 95 主要外形尺寸
型号 口径DN L H h W STB 15 90 150 43 44 20 100 150 48 48 25 120 165 48 50 32 130 175 72 62 40 140 185 72 62 50 160 195 82 75 主要外形尺寸
型号 口径DN L H h W CS14 15 35 176 92 49 20 35 176 92 49 25 37 190 102 57 ST 15 35 150 63 49 20 35 150 63 49 25 37 165 71 57
