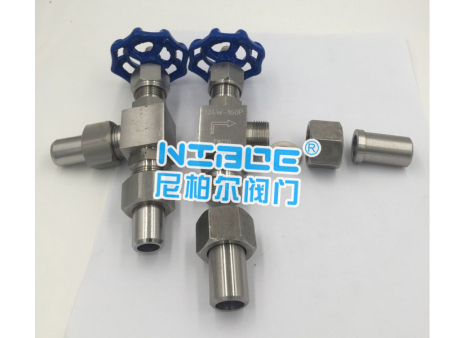

J24H-40C-64C-160C-320C外螺纹角式针型阀 J24H-40C-64C-160C-320C外螺纹角式针型阀是由外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，针型阀具有好的密封性能和耐受压力的能力，一般用于较小流量，较高压力的气体或者液体介质的密封，合适与与压力表配合。
产品介绍
产品名称： 外螺纹角式针型阀 产品型号： J24H-40C-64C-160C-320C 公称通径： DN20～DN400 结构形式： 角式 公称压力： 1.6MPa～32.0MPa 连接方式： 外螺纹 适用温度： -40ºC～+540ºC 驱动方式： 手动（一字形手柄或菊花形手轮） 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、蒸汽、空气等气体 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
J24H-40C-64C-160C-320C外螺纹角式针型阀是由外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，针型阀具有好的密封性能和耐受压力的能力，一般用于较小流量，较高压力的气体或者液体介质的密封，合适与与压力表配合。
产品特性
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：接管对焊连接
3. 结构特征：锥面密封，活动阀瓣，直角式
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+200℃
7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…主要零件材料
序号
NO.零件名称
Part name材质
Material1 焊接接管 Weld tube 20# A105 SS304 SS304L SS316 SS316L 2 平垫圈Plain washer PTFE RTFE 3 连接螺母 Connector Nut 20# A105 SS304 SS304L SS316 SS316L 4 阀体 Body 20# A105 SS304 SS304L SS316 SS316L 5 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)6 填料 Packing PTFE 柔性石墨(Expanded Graphite) 7 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L 8 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L 9 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L 10 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L 11 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L 性能规范
型号
Type公称压力（MPa）Nominal pressure 试验压力（MPa）Test pressure 工作压力（MPa）Working pressure 工作温度（℃）Working temperature 适用介质
Applicable mediun壳体
Shell密封（液）
Seal密封（气）
SealJ24H-16 1.6 2.4 1.76 0.6 1.6 P＜540℃ 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. J24H-40P 4.0 6.0 4.4 0.6 4.0 J24H-160 16.0 24.0 17.6 0.6 16.0 C＜425℃ J24H-320P 32.0 48.0 35.2 0.6 32.0 主要外形尺寸
型号 公称通径 DN
Nominal boreø ø1 L1 L H D0 J24H-40C-64C-160C-320C DN6 ø14 ø12 60 66 76 70(60) J24H-40C-64C-160C-320C DN10 ø18 ø14 60 66 76 80(60) J24H-40C-64C-160C-320C DN15 ø22 ø17 65 71 81 80(70) J24H-40C-64C-160C-320C DN20 ø28 ø19 67 73 110 110(80) J24H-40C-64C-160C-320C DN25 ø33 ø22 73 79 130 130(100)
