摘要
HRW3、FRK3高温高压蒸汽疏水阀 HRW3、FRK3高温高压蒸汽疏水阀采用锻打铬钼矾钢，耐腐蚀，耐磨损，耐高温、高压。适用于饱和蒸汽和高温高压过热蒸汽工况，在整个工作压力范围内无需调整。有内置过滤网，并在管路上能更换零件，维扩简便。主要用于高温高压蒸汽主管线，使用压力为0.5～16MPa的饱和蒸汽和过热蒸汽工况。
产品介绍

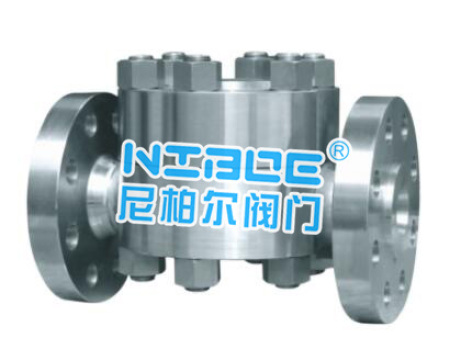

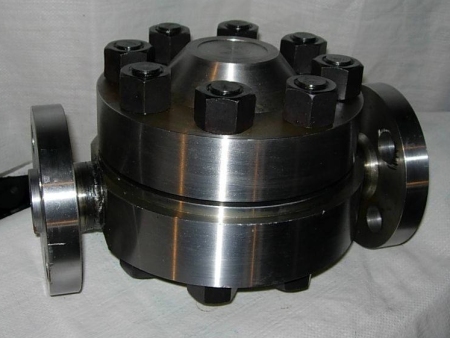

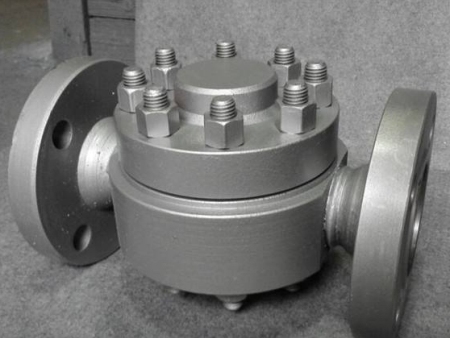

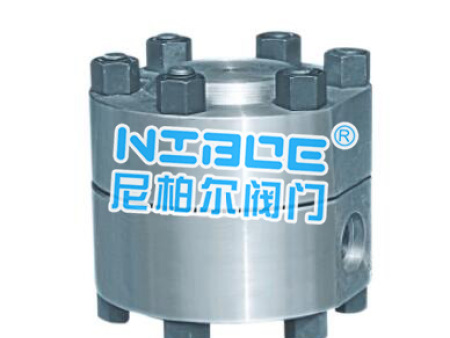

产品名称： 高温高压蒸汽疏水阀 产品型号： HRW3、FRK3 公称通径： DN15～DN50 结构形式： 圆盘式 公称压力： 10.0MPa～16.0MPa 连接方式： 法兰、内螺纹、承插焊 适用温度： -29ºC～+425ºC 驱动方式： 自动 阀体材质： 铬钼钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、蒸汽等 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
HRW3、FRK3高温高压蒸汽疏水阀采用锻打铬钼矾钢，耐腐蚀，耐磨损，耐高温、高压。适用于饱和蒸汽和高温高压过热蒸汽工况，在整个工作压力范围内无需调整。有内置过滤网，并在管路上能更换零件，维扩简便。主要用于高温高压蒸汽主管线，使用压力为0.5～16MPa的饱和蒸汽和过热蒸汽工况。
工作原理
HRW3、FRK3高温高压蒸汽疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。
注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差主要零部件
序号 名称 材料 1 螺柱 B16 2 螺母 20CrMo 3 阀盖 F22 4 阀座盖 F22 5 阀片 F22 6 垫圈 石墨 7 阀座 F22 8 阀套 F22 9 石墨垫圈 304+石墨 10 滤网 304 11 阀体 F22 12 垫圈 石墨 13 阀座顶杆 F22 主要外形尺寸
型号 口径DN L H h W CS49H-100I
KRF-600LB
KRF3-600LB15 230 112 23 135 20 230 112 23 135 25 230 116 27 140 32 320 153 33 180 40 320 153 33 180 50 320 157 37 195 主要外形尺寸
型号 口径DN L H h W CS49H-160I
KRF-900LB
KRF3-900LB15 230 112 23 135 20 230 112 23 135 25 230 116 27 140 32 320 153 33 180 40 320 153 33 180 50 350 160 40 220 主要外形尺寸
型号 口径DN L H h W CS69H-100I
CS19H-100I
HRW-600LB
HRW3-600LB15 125 112 23 135 20 125 112 23 135 25 130 116 27 140 32 168 153 33 180 40 168 153 33 180 50 185 160 40 200 主要外形尺寸
型号 口径DN L H h W CS69H-160I
CS19H-160I
HRW-900LB
HRW3-900LB15 125 112 23 135 20 125 112 23 135 25 145 119 30 155 32 185 157 37 195 40 185 157 37 195 50 205 163 43 220
