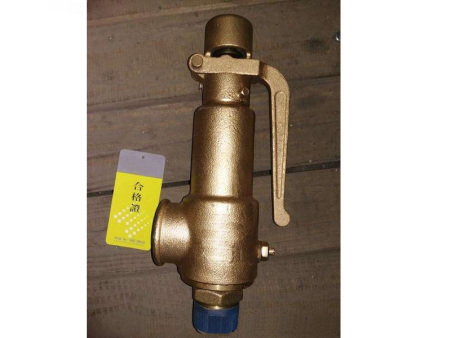

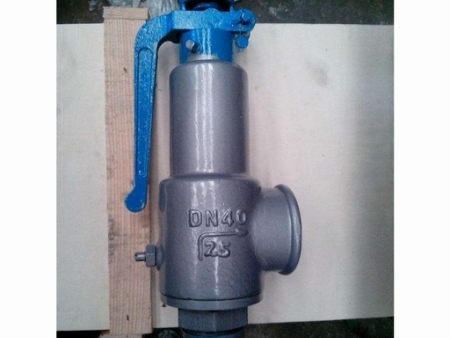

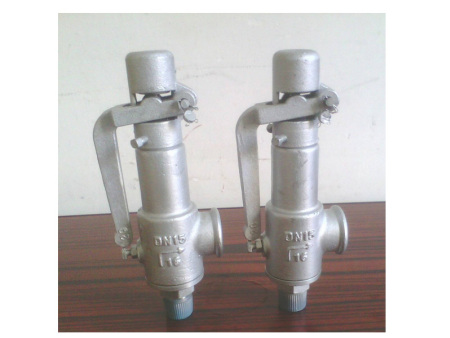

A28H、A28W、A28Y弹簧全启式外螺纹安全阀 A28H、A28W、A28Y弹簧全启式外螺纹安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A28Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
产品介绍
产品名称： 弹簧全启式外螺纹安全阀 产品型号： A28H、A28W、A28Y 公称通径： DN15～DN80 结构形式： 弹簧全启式 公称压力： 1.6MPa～6.4MPa 连接方式： 外螺纹 适用温度： -40ºC～+200ºC 驱动方式： 弹簧自动起跳 阀体材质： 铜、铁、铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、蒸汽、空气、气体等 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
A28H、A28W、A28Y弹簧全启式外螺纹安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A28Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
主要零部件材料
NO. 零件名称 A28H材料 A28W-P材料 A28W-R材料 1 阀体 HT350 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 2 阀座 35 ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti 3 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料 6 阀杆 2Cr13 2Cr13 1Cr18Ni9Ti 7 调整螺杆 45 2Cr13 1Cr18Ni9Ti 8 保护罩 ZG200-400 ZG200-400 1Cr18Ni9Ti 密封面材料 堆焊D507 堆焊Co基硬质合金 主要外形尺寸
公称通径 尺寸 do Rc L L1 G H 15 10 1/2" 40 65 1/2" 135 20 15 3/4" 45 70 3/4" 140 25 20 1" 45 76 1" 155 32 25 11/4" 55 85 11/4" 170 40 32 11/2" 55 85 11/2" 310 50 40 2" 67 100 2" 322 65 50 21/2" 76 112 21/2" 344 80 65 3" 110 135 3" 395
