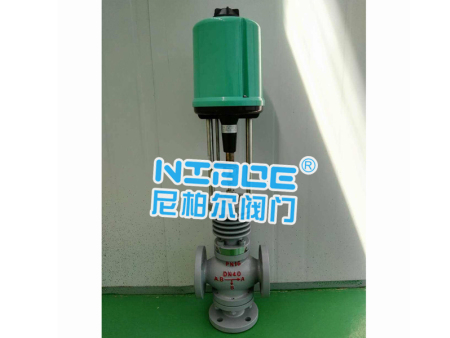

ZDLQ、ZAZQ电动导热油三通调节阀 ZDLQ、ZAZQ电动导热油三通调节阀是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于控气体、液体、蒸汽、油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路
产品介绍
产品名称： 电动导热油三通调节阀 产品型号： ZDLQ、ZAZQ 公称通径： DN25～DN400 结构形式： 三通分流、三通合流 公称压力： 1.6MPa～6.4MPa 连接方式： 法兰 适用温度： -29ºC～+550ºC 驱动方式： 电动 阀体材质： 灰铸铁、铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、蒸汽、油品、液体、气体 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
ZDLQ、ZAZQ电动导热油三通调节阀是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于控气体、液体、蒸汽、油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
工作原理
三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。
阀体
形 式 三通分流、三通合流 公称通径 25、32、40、50、65、80、100、1 25、150、200、250、300、350、400mm 公称压力 PN16、40、64bar 法兰标准 JB/T79.1-94、79.2-94等 材 料 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 上 阀 盖 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ 阀盖形式 螺栓压紧式 填 料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 阀内组件
阀芯型式 圆筒型薄壁窗口形阀芯 流量特性 等百分比特性和线性特性 材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 执行机构
型 式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160 活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160 输出力推(N) 800 2000 3000 5000 6500 10000 16000 大行程L(mm) 30 60 100 工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0 主要技术参数 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC 防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 环境温度：-25 +70℃ 环境湿度：≤95% 性能
流量特性 直线、等百分比、快开 可调范围 50:1 (CV<6.3 30:1) 额定CV值 等百分比CV1.6~630 ，直线CV1.8~690 允许泄漏量 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级）
泄漏量标准:GB/T 4213性能指标 气动 电动 基本误差% ±1.5 ±1.0 回差% ≤1.5 ≤1.0 死区% ≤0.6 ≤1.0 始终点偏差% ±2.5 ±2.5 额定行程偏差% ≤2.5 ≤2.5 额定流量系数Kv、额定行程、允许压差
阀座直径（mm） 10 12 15 20 25 32 40 50 65 80 100 125 150 200 额定流量系数Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 公称通径 行程 可选流量系数Cv（★标准型 ●推荐 ○定制） DN20 16mm ● ● ● ★ DN25 ● ● ● ● ★ DN32 25 mm ○ ○ ○ ○ ○ ★ DN40 ○ ○ ○ ○ ● ★ DN50 ○ ○ ○ ● ● ★ DN65 40mm ○ ○ ○ ★ DN80 ○ ○ ○ ● ★ DN100 ○ ○ ○ ● ● ★ DN125 60mm ○ ○ ○ ★ DN150 ○ ○ ● ★ DN200 ○ ○ ● ● ★ 电动执行机构 金属密封大允许压差（MPa） 型号 推力（N） 3810L-08 800 6.4 5.5 3.5 2.38 3810L-20 2000 6.4 6.4 6.4 4.77 3.05 1.86 1.19 0.76 3810L-30 3000 2.79 1.79 1.14 3810L-50 5000 4.66 2.98 1.91 1.13 0.6 0.47 3810L-65 6500 1.35 0.8 0.57 0.39 0.26 0.16 3810L-99 10000 0.61 0.42 0.20 3810L-160 16000 0.97 0.67 0.35 外形尺寸及重量 单位：mm
公称
通径
(DN)D L H≈ 合流H1 分流H1 PN Mpa PN Mpa PN Mpa 1.6 4.0 6.4 普通型 高温型 1.6 4.0 6.4 1.6 4.0 6.4 25 225 185 190 200 555/600 707/750 140 150 150 140 150 160 32 225 200 200 210 561/718 709/848 150 160 170 150 160 170 40 225 220 220 235 660/795 812/925 160 170 180 160 170 180 50 225 250 255 265 675/835 827/960 180 190 200 180 190 200 65 225 275 285 295 863/1067 1027/1214 200 210 220 200 210 220 80 225 300 310 320 868/1080 1032/1243 210 230 240 225 250 265 100 225 350 360 370 872/1094 1036/1257 220 250 260 245 275 285 125 310 410 430 440 905/1092 1120/1492 260 300 300 285 320 325 150 310 450 465 475 920/1321 1135/1520 280 320 320 305 340 345 200 310 550 560 570 950/1400 1165/1597 320 380 380 350 400 410 250 310 670 690 752 1203/1600 1440/1805 444 474 474 540 540 300 310 770 795 819 1265/1615 1502/1830 489 584 584 612 612 注：公称通径DN≤80mm的分流阀采用同口径的合流阀代替。
本执行器主要由以下几部分组成；
1、控制器：接受来自调节器的 DC4 ~ 20mA 或 DC1 ~ 5V 信号，控制执行器按预定模式工作。
2、传动机构：把电机的旋转运动变成动力输出轴的直线往复运动，实现调节阀的开关和调节功能。
3 、开度检测机构：将输出轴的直线运动位移（阀芯的开度）经齿条、齿轮反馈给电位器，由电位器转换成电信号再反馈给控制器，当来自调节器的输入信号和阀芯的开度信号之差为零时，电机将停止工作。
4 、联结机构：通过支架将执行器和被控阀门联结，并由开合螺母将执行器输出轴和阀杆连接，开合螺母上带有指针，支架上有标尺，可指示输出轴（或阀杆）的位移
5 、手动机构：本执行器还设计有手动机构，在断电情况下，根据需要可由手动操作来完成调节阀的开、关和调节功能。
