摘要

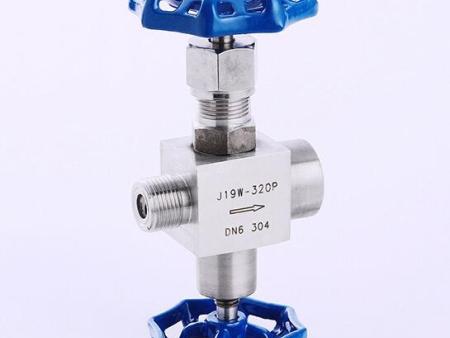

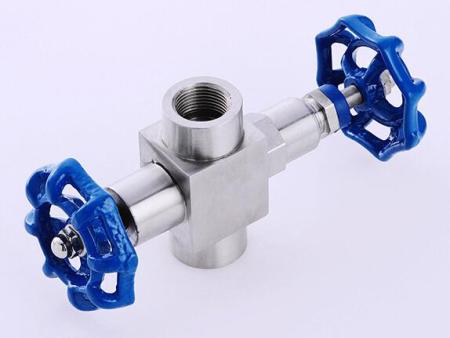

J19H、J19W压力表针型阀 J19H、J19W压力表针型阀是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，压力表针型阀具有好的密封性能和耐受压力的能力，一般用于较小流量较高压力的气体或者液体介质的密封，合适与与压力表配合。
产品介绍
产品名称： 压力表针型阀 产品型号： J19H、J19W 公称通径： DN6 结构形式： 锥面或球面密封 公称压力： 16.0MPa～32.0MPa 连接方式： 内螺纹、外螺纹 适用温度： -40ºC～+540ºC 驱动方式： 手动（一字形手柄或菊花形手轮） 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、蒸汽、空气等气体 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
J19H、J19W压力表针型阀是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，压力表针型阀具有好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，合适与与压力表配合。
产品特点
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…) ,对焊式管接头
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+203℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…主要零件材料
序号
NO.零件名称
Part name材质
Material1 手轮Handle 20# A105 SS304 SS304L SS316 SS316L 2 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L 3 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L 4 阀体 Body 20# A105 SS304 SS304L SS316 SS316L 5 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)6 填料 Packing PTFE 柔性石墨(Expanded Graphite) 7 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L 8 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L 9 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L 主要外形尺寸
型号
ITEM NO.公称通径
DNM1 M2 L H H1 D0 J19W/H-1 DN5 G1/2 M20X1.5 70 93 68 ø63 主要外形尺寸
型号
ITEM NO.公称通径
DNM1 M2 L H H1 D0 J19W/H-2-1 DN5 G1/2 M20X1.5 68 88 68 ø63
