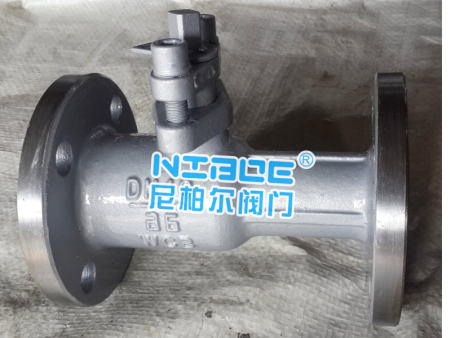

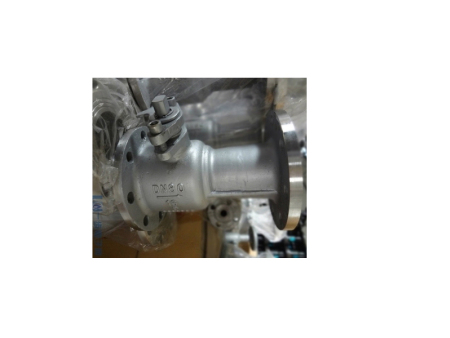

PQ41F、PQ41M一体式排污球阀 PQ41F、PQ41M一体式排污球阀是采用新型密封材料为阀座，采用新型密封材料为阀座，使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“剑阀”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
产品介绍
产品名称：
一体式排污球阀
产品型号：
PQ41F、PQ41M
公称通径：
DN15～DN100
结构形式：
球形
公称压力：
1.6MPa～4.0MPa
连接方式：
法兰
适用温度：
-29ºC～+350ºC
驱动方式：
手动、电动、气动
阀体材质：
WCB铸钢、不锈钢304
标准：
国标GB、德国DIN、美国API、ANSI
适用介质：
水、污水、蒸汽、导热油、液体
生产厂家：
湖南尼柏尔阀门有限公司
产品说明
PQ41F、PQ41M一体式排污球阀是采用新型密封材料为阀座，采用新型密封材料为阀座，使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“剑阀”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
结构特点
1、优良的密封圈材料具有耐高温、耐腐蚀之性能。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、一体式结构体积小、安装方便的特点，又具有国标法兰全通径不易泄漏的优点。
性能参数
型号
公称压力
(MPa)强度试验压力
(MPa)密封试验压
(MPa)适用温度
(℃)适用介质
PQ41M/F-16P
1.6
2.4
1.8
-28～+300 (M/F)
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
PQ41M/F-25P
2.5
3.8
2.8
-28～+350 (PPN)
零部件材料
序号
零部件名称
材料
1
阀体
球墨铸铁、碳素钢、铸不锈钢
2
密封圈
(M/F)强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3
球
不锈钢
4
填料
聚四氟乙烯
5
填料压盖
QT450－10球墨铸铁
6
阀杆
碳素钢、铬不锈钢
7
手柄
碳钢
主要外形尺寸
型号
规格
尺寸
L
D
D 1
D 2
z-φd
H
b
PQ41M/F-16
15
130
95
65
45
4-14
85
14
20
150
105
75
55
4-14
95
16
25
160
115
85
65
4-14
103
16
32
180
135
100
78
4-18
105
18
40
200
145
110
85
4-18
120
18
50
230
160
125
100
4-18
195
20
65
290
180
145
120
4-18
195
20
80
310
195
160
135
8-18
215
22
100
350
215
180
155
8-18
253
24
结构特点及作用原理
该型阀门中的球体、密封圈采用了特殊的加工工艺和新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
