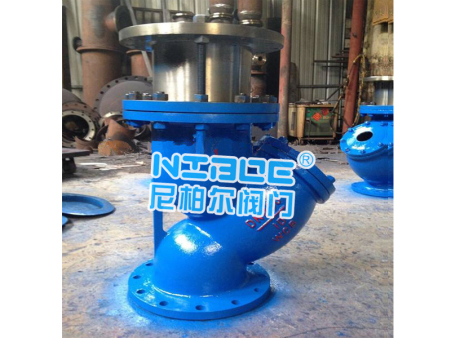

Y型伸缩过滤器 产品名称： Y型伸缩过滤器 产品型号： SSY14H-J16 公称通径： DN15～DN500 结构形式： Y型 工作压力： 1.6MPa～16.0MPa 连接方式： 法兰、内螺纹 适用温度： -20C～+450C 功能作用： 过滤管道中的杂质 阀体材质： 铸铁、铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油品、蒸汽、液体、气体等 生产厂家： 上海剑阀阀门有限公司 产品说明 SSY14H-J16-Y型伸缩过滤器 主要应用于口径较小的管道设备，连接拆卸方便，排污性能
产品介绍
说明
Q42H，Q42F三通Y型球阀 (120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。
阀体
公称通径：DN50-DN250
阀体材质：WCB、304、316
连接方式：法兰式
压力等级：PN1.6-4.0MPa
结构形式：Y型120度、Y型135度
阀内组件
阀座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等
性能
1、流道形成120度切换，流道平坦、阻力小、流通能力强
2、介质无滞留
3、软密封最高温度250度
4、硬密封最高425度
5、泄漏量：零泄漏
6、回差：±2.5%
设计制造标准
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008
气动执行器
双作用：通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
电动执行器
开关型：反馈信号：无源触点信号\4-20mA\电阻信号
调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V
电压： AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制
防爆等级：可选防爆型EXdIIBT4
Y型三通球阀流向图
120度Y型三通球阀结构图
120度Y型三通球阀主要外形尺寸
DN
L
D
K
R
C
f
n-d
50
110
160/165
125
100
20
3
4-18
65
130
180/185
145
120
20
3
4-18
80
150
195/200
160
135
20
3
8-18
100
170
215/220
180
155
22
3
8-18
125
190
245/250
210
185
22
3
8-18
150
210
280/285
240
210
24
3
8-23
200
245
335/340
295
265
24
3
12-23
250
290
405
355
320
30
3
12-25
135度Y型三通球阀结构图
135度Y型三通球阀主要外形尺寸
DN
L
D
K
R
C
f
n-d
50
340
160/165
125
100
20
3
4-18
65
400
180/185
145
120
20
3
4-18
80
410
195/200
160
135
20
3
8-18
100
460
215/220
180
155
22
3
8-18
125
560
245/250
210
185
22
3
8-18
150
660
280/285
240
210
24
3
8-23
200
800
335/340
295
265
24
3
12-23
250
1030
405
355
320
30
3
12-25
300
1140
460
410
375
30
4
12-25
