摘要

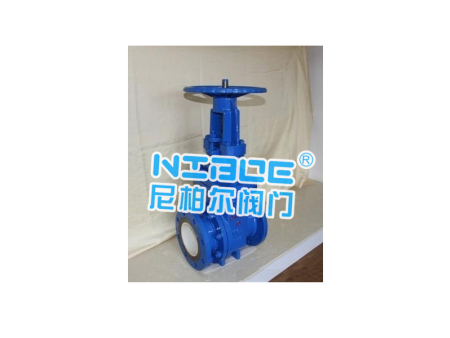

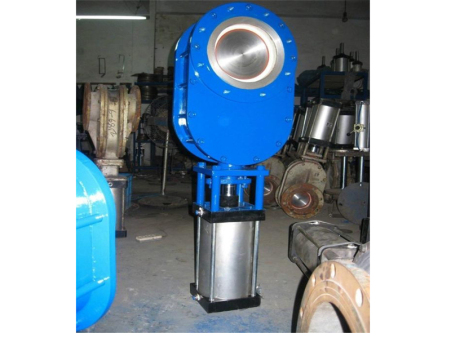

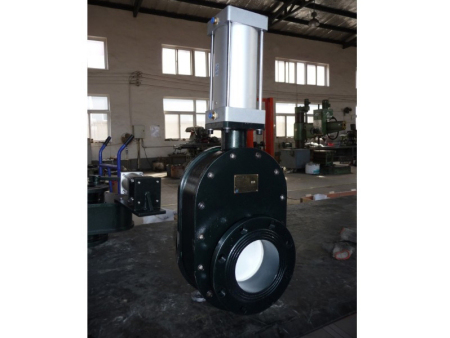

耐磨陶瓷闸阀 Z41TC耐磨陶瓷闸阀、气动陶瓷闸阀、电动陶瓷闸阀闸板、阀座密封面采用工程陶瓷材料的进工艺研制开发制造而成，耐磨、耐冲刷、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。采用高性能填料，密封可靠、性能优良、造型美观。传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求。
产品介绍
产品名称：
耐磨陶瓷闸阀
产品型号：
Z41TC
公称通径：
DN50～DN500
结构形式：
闸板式
公称压力：
1.6Mpa～6.4Mpa
连接方式：
法兰
适用温度：
-20ºC～+150ºC～600ºC
驱动方式：
手动、电动、气动
阀体材质：
WCB、铸钢、碳钢、不锈钢
制造标准：
国标GB、德国DIN、美国API、ANSI
适用介质：
干灰、石灰、浆液
生产厂家：
湖南尼柏尔阀门有限公司
产品说明
Z41TC耐磨陶瓷闸阀闸板、阀座密封面采用工程陶瓷材料的进工艺研制开发制造而成，耐磨、耐冲刷、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。采用高性能填料，密封可靠、性能优良、造型美观。传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求。
主要性能规范
型号
公称压力
试验压力
工作温度
适用介质
（Mpa）
强度
密封（液）
Z41TC
1.6
2.4
1.8
≤350℃
液体、灰、固体等介质
2.5
3.8
2.8
≤200℃
4.0
6.0
4.4
6.4
9.6
7.0
主要零件材料
零件名称
材 料 编 号
阀体
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
阀盖
WCB
ZGCr5Mo
ZG1CR18NI9Ti
阀板
WCB+工程陶瓷
ZGCr5Mo+工程陶瓷
ZG1Cr18Ni9Ti+工程陶瓷
阀座
工程陶瓷
工程陶瓷
工程陶瓷
阀杆
2Cr13
25Cr2Mov
1Cr18Ni9Ti
阀杆螺母
ZCuA110Fe3
ZCu110Fe3
ZCuA110Fe3
主要连接尺寸PN1.6-2.5MPa
公称压力
公称通径
尺寸（mm）
PN（MPa）
DN（mm）
L
D
D1
D2
b-f
Z-φd
H
Do
1.6
50
250
160
125
100
18-3
4-18
358
240
65
265
180
145
120
18-3
4-18
373
240
80
280
195
160
135
20-3
8-18
435
280
100
300
215
180
155
20-3
8-18
500
300
125
325
245
210
185
22-3
8-18
614
320
150
350
280
240
210
24-3
8-23
671
360
200
400
335
295
265
26-3
12-23
818
400
250
450
405
335
320
30-3
12-25
969
450
300
500
460
410
375
30-4
12-25
1145
560
350
550
520
470
435
34-4
16-25
1280
640
400
600
580
525
485
36-4
16-30
1452
640
450
650
640
585
545
40-4
20-30
1541
720
500
700
705
650
608
44-4
20-34
1676
720
2.5
50
250
160
125
100
20-3
4-18
358
240
65
265
180
145
120
22-3
8-18
373
240
80
280
195
160
135
22-3
8-18
435
280
100
300
230
190
160
24-3
8-23
500
300
125
325
270
220
188
28-3
8-25
614
320
150
350
300
250
218
30-3
8-25
674
360
200
400
360
310
278
34-3
12-25
818
400
250
450
425
370
332
36-3
12-30
969
450
300
500
485
430
390
40-4
16-30
1145
560
350
550
550
490
448
44-4
16-34
1280
640
400
600
610
550
505
48-4
16-34
1452
640
450
650
660
600
555
50-4
20-34
1541
720
500
700
730
660
610
52-4
20-41
1676
720
主要连接尺寸PN4.0-6.4MPa
公称压力
公称通径
尺寸（mm）
PN(MPa)
DN（mm）
L
D
D1
D2
D6
b-f
F2
Z-φd
H
Do
4.0
50
250
160
125
100
88
20-3
4
4-18
371
280
65
280
180
145
120
110
22-3
4
8-18
391
280
80
310
195
160
135
121
22-3
4
8-18
455
320
100
350
230
180
160
150
24-3
4.5
8-23
551
360
125
400
270
220
188
176
28-3
4.5
8-25
628
400
150
450
300
250
218
204
30-3
4.5
8-25
708
400
200
550
375
320
282
260
38-3
4.5
12-30
885
450
250
650
445
385
345
313
42-3
4.5
12-34
906
560
300
750
510
450
408
364
46-4
4.5
16-34
1203
640
350
850
570
510
465
422
52-4
5
16-34
1341
640
400
950
655
585
535
474
58-4
5
16-41
1492
720
6.4
80
310
210
170
140
121
30-3
4.5
8-23
570
300
100
350
250
200
168
150
32-3
4.5
8-25
700
300
125
400
295
240
202
176
36-3
4.5
8-30
780
350
150
450
340
280
240
204
38-3
4.5
8-34
850
350
200
550
405
345
300
260
44-3
4.5
12-34
1035
400
250
650
470
400
352
313
48-3
4.5
12-41
1050
560
300
750
530
460
412
361
54-4
4.5
16-4
1470
640
