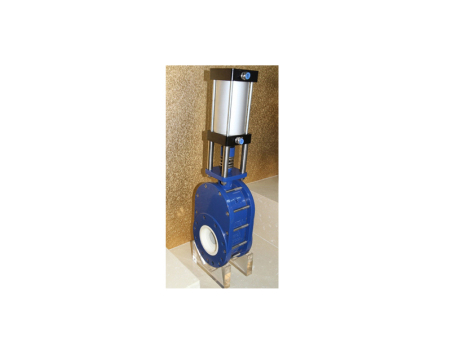

PZ73TC陶瓷刀型闸阀 PZ73TC陶瓷刀型闸阀其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等管道。
产品介绍
产品名称：
陶瓷刀型闸阀
产品型号：
PZ73TC
公称通径：
DN50～DN1200
结构形式：
单闸板、双闸板
公称压力：
0.6Mpa～2.5Mpa
连接方式：
法兰、对夹
适用温度：
-20ºC～+150ºC～550ºC
驱动方式：
手动、链轮、伞齿轮、电动、气动、液动
阀体材质：
铸钢、不锈钢
制造标准：
国标GB、德国DIN、美国API、ANSI
适用介质：
排渣、煤灰、石灰、浆液、污水、糖浆等
生产厂家：
湖南尼柏尔阀门有限公司
产品说明
PZ73TC陶瓷刀型闸阀其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。
产品概述
陶瓷刀型闸阀可配带电动执行器及气动执行器，通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
技术范围
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：陶瓷硬密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）
配套附件：安装法兰
产品特点
1、密封面材料：结构陶瓷或超硬表面合金材料二种。
2、适用于煤渣，灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损，长寿命。
3、密封性能优越，并可进行密封面修复。
4、进口阀座可作刮灰板，即使在落灰情况下也关闭自如。
5、阀体腔体结构避免了卡阻、积灰的问题。
6、驱动方式：手动、气动和电动等。
可选附件
1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）
主要零部件材质Key parts material
阀体、上盖
body,upper cap碳钢、不锈钢
Carbon steel,stainless steel阀板
Valve plate不锈钢
Stainless steel阀杆
Stem不锈钢
Stainless steel密封圈
Seal ring陶瓷、不锈钢、硬质合金
Rubber,PTFE,stainless steel,hard alloy主要性能规范Key performance indicators
公称压力
Nominal pressurePN
壳体试验
Casing test1.5×PN
密封试验
Leak test1.1×PN
工作温度
Operating temperature陶瓷硬密封≤550℃
适用介质
Working medium糖浆、纸浆、污水、煤浆、灰、渣水混合物
Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix设计标准
设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92
主要外形尺寸
